貼片機內部結構包含哪些?
貼片機內部結構包含哪些?

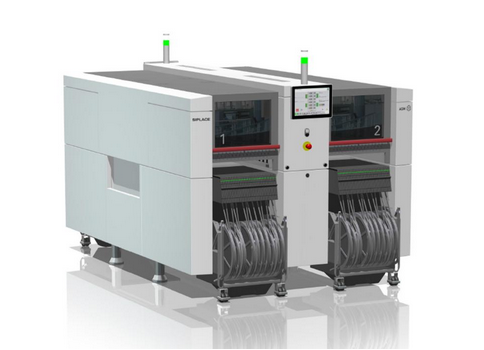

貼片機是SMT生產線核心設備，貼片機是高精密、高科技的工業自動化設備，由光電、機械、計算機科學技術等多門高科技融合的技術性產品。實現高速度、高精度的貼裝品質，是現代電子產品飛速發展的助推劑。
貼片機的結構較為復雜，一般分外部及內部結構
外部結構包含了機架、物料臺車和飛達（在購買貼片機的時候，飛達不是標配配件，需要額外購買），貼片機的機架采用合金鋼材制造，物料臺車就是放置飛達給貼片機供料的部件，飛達就是供料器，就是給貼片機供應物料元件。
關于飛達的詳細介紹，可以點擊查看：貼片機飛達是什么？用途和作用分別是？
貼片機最核心的是內部結構部件，包含貼裝頭、懸臂、各種傳感器和計算機系統，其中最核心最關鍵的是貼裝頭
懸臂就好比人的手臂，通過計算機系統的指令來控制貼裝頭的X Y Z軸的移位，執行吸取物料、貼裝物料的走動
傳感器包含限位、光學識別等傳感器
計算機系統就是其內部的軟件控制，如同人的大腦中樞，控制貼片機的執行和操作
最核心的貼片機貼裝頭，上面含有吸嘴、DP馬達、相機以及各類傳感器，通過計算機系統的程序指令，吸嘴和馬達用于吸取貼裝物料、相機就是光學系統、負責識別物料的種類、大小、顏色以及對應的焊盤mark點，相機光學系統是決定貼裝精度的重要部件。
如上所講述的就是貼片機的內部結構和外部結構的一些基本要素點，如你對貼片機有更深層的興趣，可以查看網站的更多信息
